Especificaciones y rendimiento de las pruebas de tubos y accesorios de fluoropolímero PFA
►Especificaciones
Diseñado con simplicidad y fácil instalación, FIT-ONE supera la deficiencia que tienen en común los accesorios tipo abocardado: falta de resistividad.
Temperatura máxima de funcionamiento: 392 °F (varía según el material del anillo de compresión)
Presión máxima de funcionamiento: 101,5 Psi G
Fluido aplicable: Líquido
Material de tubo aplicable: PFA o PTFE
Material de la tuerca: PFA
Material del cuerpo: PFA o PTFE
El desarrollo de un accesorio tan revolucionario es posible gracias a nuestro modelo de negocio, que introduce las siguientes características:

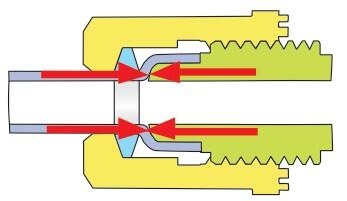

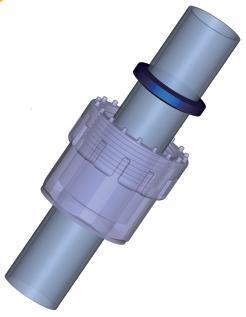

►La alta resistencia a la tracción hace que el ajuste sea confiable
El diseño de anillo de compresión FIT-ONE de PFA Fitting es una solución perfecta para las deficiencias de los accesorios de tipo abocardado generales.
El anillo de compresión sujeta firmemente el tubo, logrando una alta resistividad contra la tracción.
La tuerca del tornillo presionará el anillo de compresión cuando se fija a la ubicación designada, asegurando la unión entre el tubo de PFA y el accesorio del cuerpo de PFA .

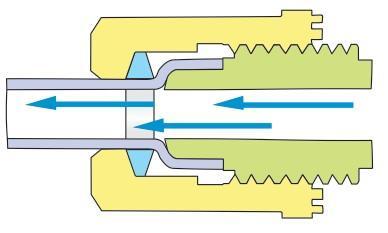

►Pequeña pérdida de presión de fluido y fácil reemplazo de líquidos.
La tuerca de fijación de bajo torque ayuda a asegurar el flujo de la ruta del fluido, minimizando la pérdida de presión del fluido y disminuyendo los restos de líquido.
De esta manera, la sustitución de líquidos se puede realizar fácilmente.

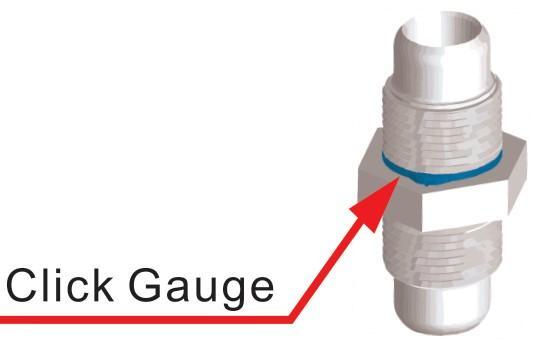

► Calibre de clic como recordatorio de fijación
El Click-Gauge indica la ubicación óptima de fijación, maximizando el rendimiento del montaje sin dañarlo.
Cuando la tuerca esté fijada en la ubicación óptima del cuerpo, el medidor notificará al operador ya sea mediante vibración o sonido.

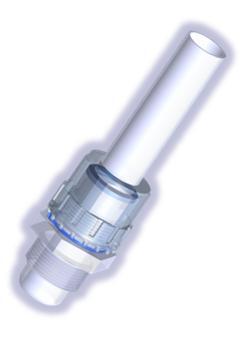

► Conjunto de accesorios FIT-ONE PFA
- FIT-ONE promete una absoluta simplicidad de uso y la máxima seguridad en su funcionamiento.
- El accesorio PFA ofrece una gran resistencia contra tensiones extremas y mantiene una conexión firme incluso cuando el tubo se estira dos veces en longitud.
- Trazabilidad completa para cada producto
- Totalmente personalizable para satisfacer todas sus demandas.
- Gana tiempo valioso para reaccionar en caso de incidentes no deseados.
- Cero fugas en pruebas de ciclo de ácido sulfúrico al 98 % a alta temperatura
- Excelente rendimiento con un diseño simple.
- Ahorra más tiempo y esfuerzo humano con llaves, componentes y herramientas de montaje especiales.
1. Anillo de compresión
2. Tuerca PFA
3. Cuerpo de accesorios PFA
4. Tubo de PFA
5. Pistola de aire caliente
6. Herramientas de destello
► Montaje Método para accesorios tipo abocardado FIT-ONE PFA
1. Cortar el Tubo de PFA uniformemente con un cortador de tubos.

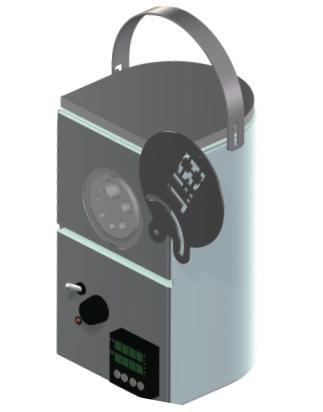

2. Encienda el calentador y ajuste el calentador a la temperatura adecuada.
3. Aplicar la tuerca y Anillo de compresión hacia Tubo PF A , en ese orden.

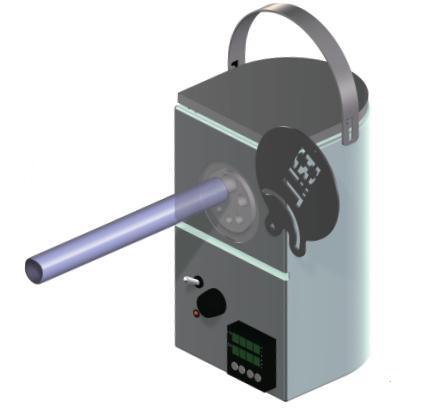

4. Después de alcanzar la temperatura establecida, inserte el tubo PFA Tub e en el puerto de acoplamiento. Retírelo en el momento apropiado.

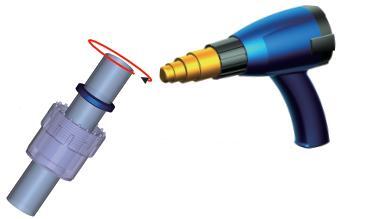

*Alternativa: Pistola de aire caliente . Cuando utilice una pistola de aire caliente, caliente el tubo hasta 320ºC y gire el tubo de PFA hacia la derecha . para mantenerlo calentado de manera uniforme.
5. Inserte la herramienta de abocardado en el tubo PFA inmediatamente y retírela una vez que se haya enfriado.

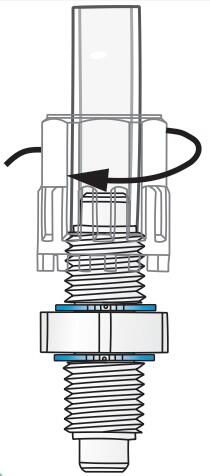

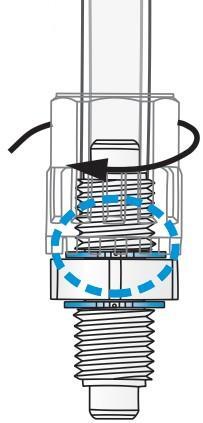

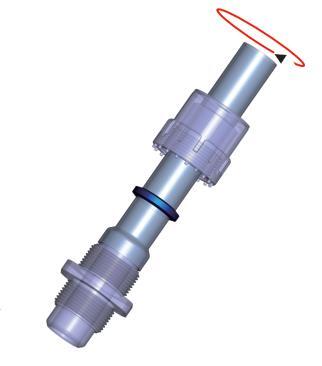

6. Inserte el tubo en el conector y apriete la tuerca hasta que la pata de la tuerca entre en contacto con el calibre de clic.

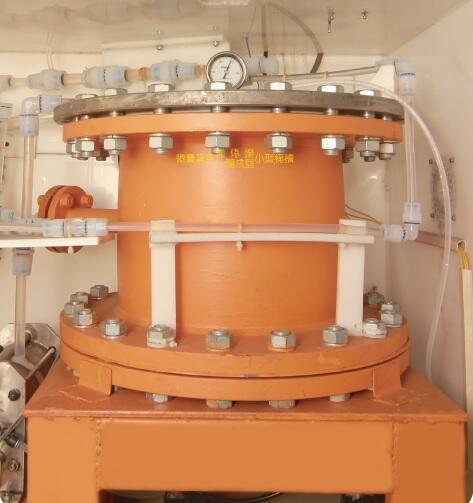

►Probado para ácido sulfúrico al 98 % a 150 °C
- Con tanque de microvacío sin soldadura
- Probado para ácido sulfúrico al 98 % a 150 °C
- Capacidad 200L ~ 500L
- Presión máxima de funcionamiento 10 -1 mbar a 25°C
- Tanque con revestimiento de PFA moldeado por transferencia , juntas sin soldadura

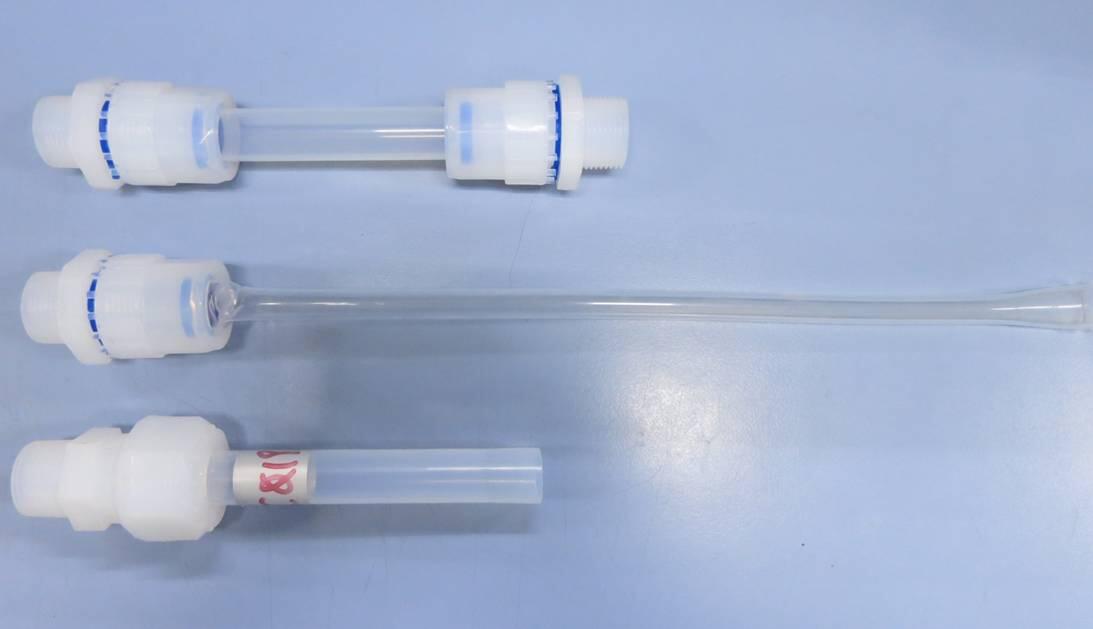

► Pruebas de tracción de accesorios de PFA
- El tubo de PFA se tira y se extiende dos veces más antes de caerse.
- Gran rendimiento en resistencia a la presión.
► Resistencia a la presión/resistencia mecánica de los accesorios de PFA
- Prueba de rotura de prensa hidráulica (norma SEMI F10)
- El accesorio de fluoropolímero FIT-ONE permanece bien conectado bajo alta presión, incluso cuando el tubo explota.
- Tubo PFA de BUENO Todavía presenta un espesor de pared uniforme después de la explosión
* Nos reservamos el derecho de modificar, interpretar el diseño, la información y/o las especificaciones de todo el contenido sin previo aviso.*
